立車產品中心
Neo-DX 標準化通用化大型機型
Neo(α)-DX/SX系列 標準化龍門結構
3米——6米工作臺的標準化產品
標準化、通用化、高性價比大型機

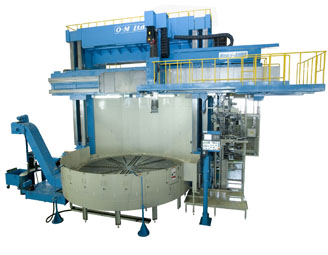

Neo-DX/SX兩軸立式車床 / Neoα-DX/SX三軸立式車削中心
根據市場對于大型機的最新需求，最新開發的大型標準化立式車床/立式車削中心產品。
標準配置：
- 手動四爪卡盤工作臺
- 12把刀具ATC
- 防護罩
- 標準刀座 1把（NH1-140-32）
- 維護保養工具
- 基礎地腳
- 自動強制潤滑系統
- CNC系統 （FANUC 0iT）
- 排屑器
- 冷卻液系統
- 工作照明
- 三色信號燈
- X軸伸縮防護罩
- 電氣備件
- 橫梁定位裝置
- 工作臺潤滑油冷卻系統
- 自動斷電保護
選配項：
- 對刀儀
- 操作面板增高
- 油壓3爪卡盤工作臺
- 油壓卡盤高低壓切換
- 油壓6爪卡盤工作臺 （連動3+3）
- 最大旋徑增大
- 工作臺電機功率增大
- ATC刀庫工具數增加
- 交換工作臺APC
- X軸光柵尺
- Z軸光柵尺
- 插床加工功能
| 項目 | 單位 | Neo-30DX | Neo-40DX | Neo-50DX | Neo-60DX | Neo-35SX |
|---|---|---|---|---|---|---|
| 工作臺直徑 | mm |
φ3,000 |
φ4,000 |
φ5,000 |
φ6,000 |
φ3,500 |
| 最大車削直徑 | mm |
φ4,000 |
φ5,000 | φ6,000 | φ7,000 | φ4,000 |
| 最大回轉直徑 | mm |
φ4,000 |
φ5,000 | φ6,000 | φ7,000 | φ4,000 |
| 最大車削高度 | mm |
2,500 |
3,000 | 3,000 | 3,000 | 3,000 |
| 最大承載重量 | Kg |
20,000 |
30,000 | 40,000 | 50,000 | 30,000 |
| 最大扭矩 | N.m |
41,000 |
100,000 | 130,000 | 148,000 | 100,000 |
| 最大切削力 | N |
30,000 |
30,000 | 30,000 | 30,000 | 30,000 |
| 滑枕行程 | mm |
1,250 |
1,500 | 1,500 | 1,500 | 1,500 |
| ATC刀庫容量 | 把 |
12 |
12 | 12 | 12 | 12 |
| 工作臺回轉速度 | rpm |
1～160 |
1~80 | 1~60 | 1~50 | 1~80 |
| 橫梁上下移動量 | mm |
1,600 |
2,200 | 2,200 | 2,200 | 2,000 |
